[3 фазы + 24В контакторы + Nocord 8500 + ИБП APC]: Опыт внедрения

#1 · 14.07.2026, 10:27

Хочу выразить благодарность Владимиру, который подсказывал по любому вопросу, на всем этапе (а этап начался зимой, а завершился вот летом только) внедрения АВР. Подключал все самостоятельно.

Имеем: частный дом, 3 фазы. Генератор Nocord 8500. До покупки генератора в качестве резерва был ИБП APC и батарейки на 48В, резерв работал в ручном режиме на одну фазу после внедрения АВР, он так и остался работать, только теперь включен всегда).

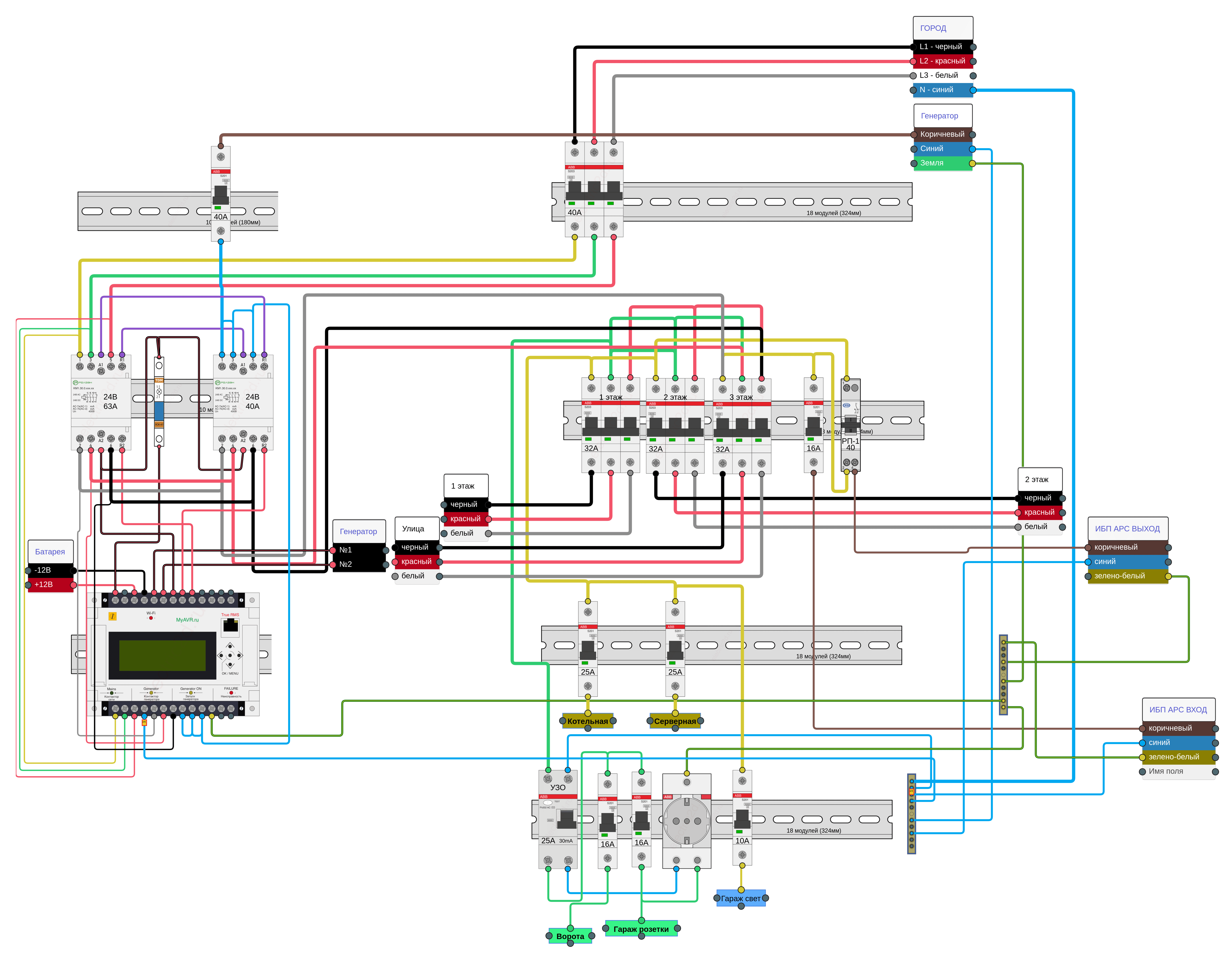

Прилагаю схему подключения, если кому будет интересно.

Загруженные файлы:

#2 · 23.07.2026, 23:24

Если не секрет, в какой программе рисовали схему?

#3 · 27.07.2026, 20:40

Цитата: vb от 23.07.2026, 23:24

Если не секрет, в какой программе рисовали схему?

Я такого плана схемы делаю в MS Visio.

Результат можете посмотреть у меня в блоге:

https://t.me/Larico_builds/28

vb отреагировал на эту запись.

#4 · 27.07.2026, 22:30

А библиотеки элементов где брали?

#5 · 28.07.2026, 20:14

Цитата: vb от 27.07.2026, 22:30

А библиотеки элементов где брали?

Вы не поверите — в интернете всё скачал.

Для MS Visio очень очень много доступно. Этот продукт остаётся достаточно популярным.

vb отреагировал на эту запись.
