Автозапуск для Toyo TG-14SBS

#1 · 01.01.2026, 12:08

День добрый!

Подскажите, возможно ли подключение автозапуска через БАЗГ2 для дизельного генератора TOYO TG-14SBS

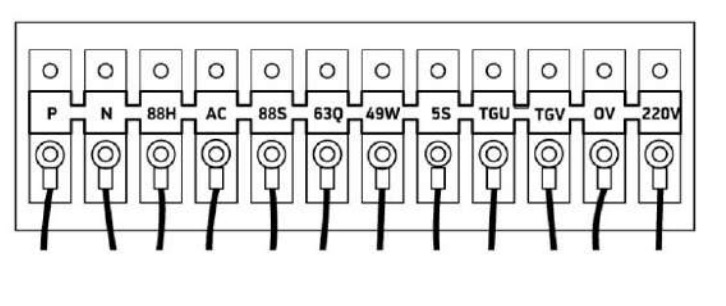

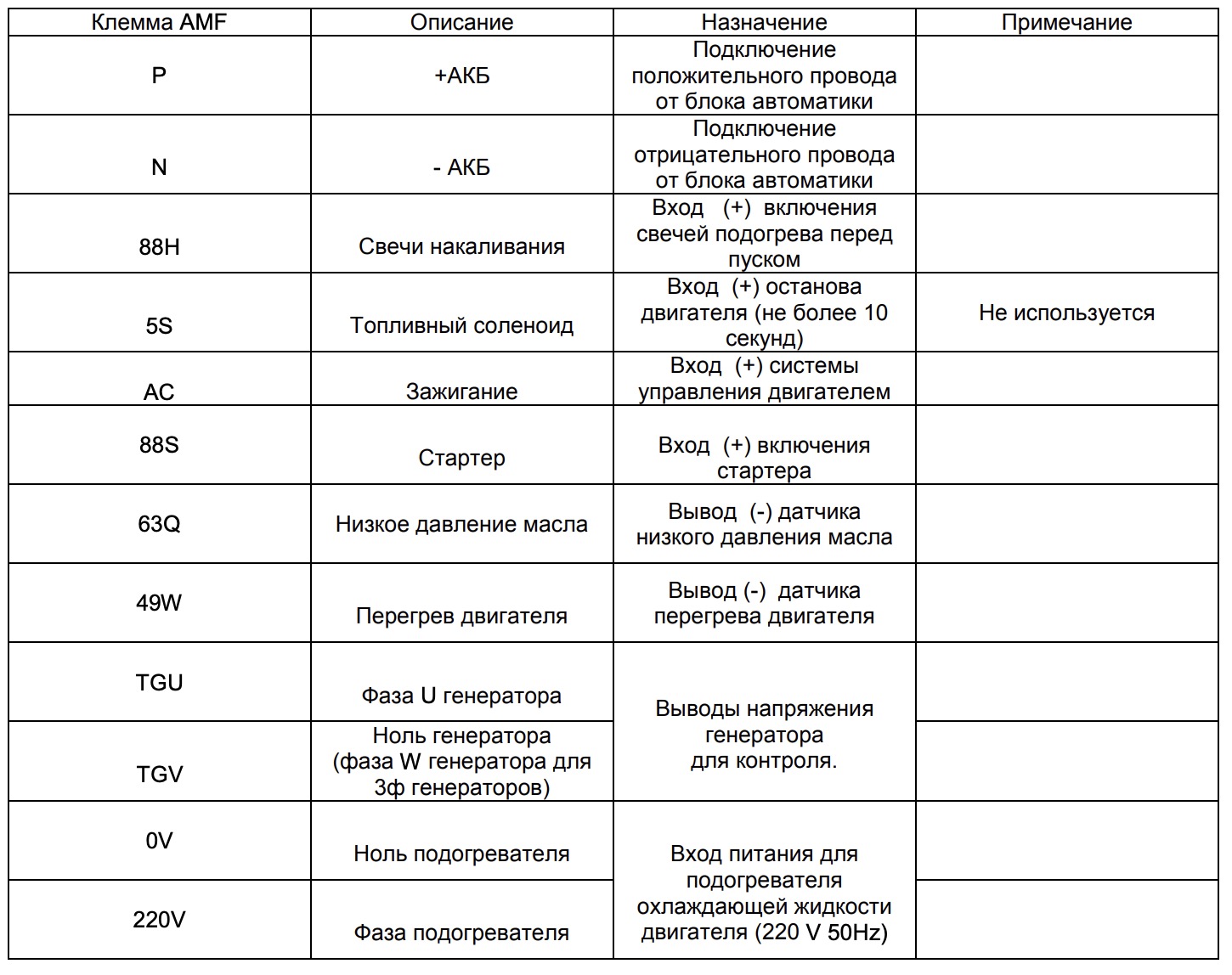

Имеется клемная колодка (см. вложение) и таблица подключения (см вложение).

Необходим старт/стоп по «сухому контакту». В идеале с предварительным прогревом свечей.

Заранее спасибо!

Загруженные файлы:

#2 · 01.01.2026, 17:05

P +12v
N — GND
88H — Z+ (желательно через реле. Смотрите схему подключения на 17 страницы инструкции к БАЗГ-2)
AC — FUEL1
88S — START
TGU — 230 до автомата
TGV — 230 до автомата

Для корректной работы надо сказать БАЗГу что у вас дизель. Установите Р07=5. (присутствует свеча накала). и время работы свечи канала в Р10.

Если не будет глохнуть от автоматики — напишите. Возможно придётся подключать 5S.

Разработчик

#3 · 16.04.2026, 17:29

Все подключено по схеме выше, работает отлично.

Стартер подключен через автомобильное реле, спасибо за наводку.

Доп изменения

работа после пропадания сигнала сделана 3 мин (было 25 мин по-умолчанию, это очень много)
необходимо «примотать» цифровой датчик температуры к патрубку охлаждения

Очень доволен БАЗГом — нужное в генераторном хозяйстве устройство!!!
