Цитата: Александр от 13.10.2025, 11:32

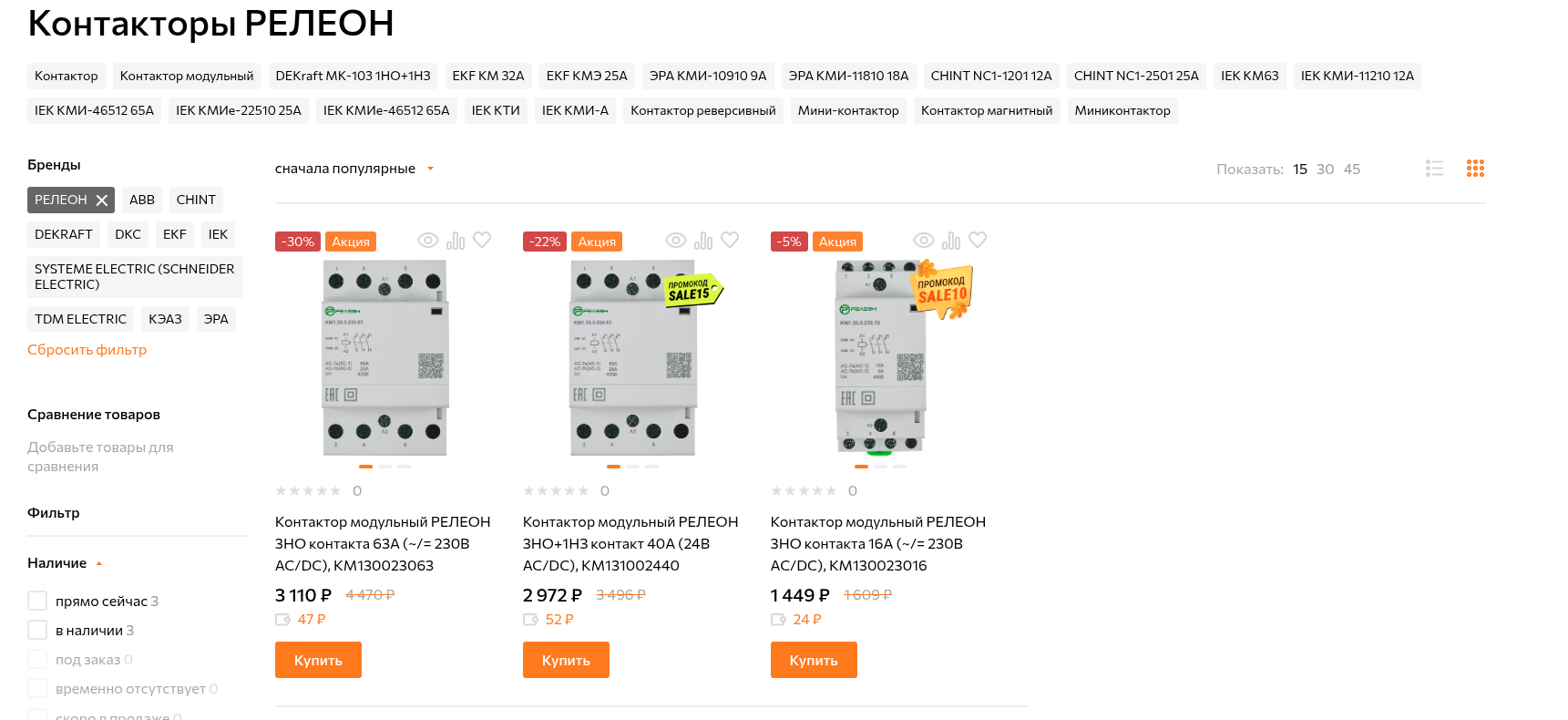

https://www.onlinetrade.ru/catalogue/kontaktory-c5821/releon/
Сейчас по акции можно приобрести 40А (до 8квт) по вкусной цене.

Если по рефералке зарегистрироваться: http://www.onlinetrade.ru/welcome2536602.html
то получите еще 500 бонусов, которые по идее сразу же можно и применить, т.е. еще -500 руб. Не реклама! сам приобрел 40А для генератора 8квт думаю хватит, вот еще бы на 63 найти.

—
@kirush80

Цитата: Алексей Архипов от 11.01.2026, 12:47

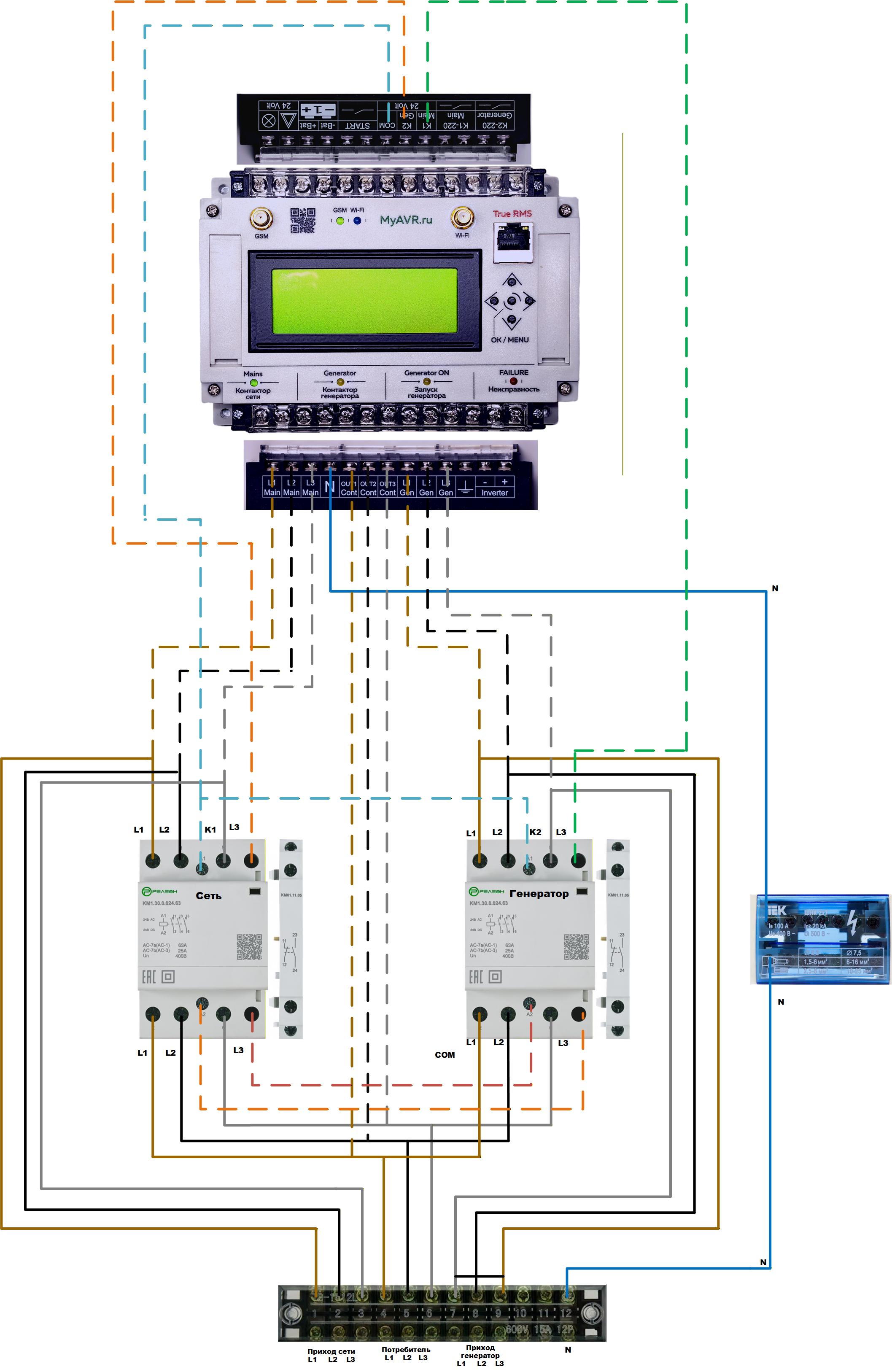

Подскажите правильно получается собрал или нет и как подключить механическую блокировку. спасибо

Цитата: Владимир от 11.01.2026, 12:53

Катушки контакторов подключены неверно. Управление катушками надо проложить не напрямую от контроллера, а через НЗ контакты соседнего контактора.

Цитата: Алексей Архипов от 11.01.2026, 14:22

Так ? А подскажите по механической блокировке (Номинальное максимальное напряжение на переключение 250В)

Цитата: Владимир от 11.01.2026, 15:29

Да, схема верная.

У модульных Релеон`ов нет механической блокировки.

Цитата: Евгений от 24.04.2026, 09:32

Владимир, приветствую, моя схема будет работать? АВВ рубильники одиночные, просто картинки не было на одинарный.

Силовые кабеля 6, сигнальные 1,5. Контроллер АВР и  БАЗГ-2 в другом шкафу

Цитата: Владимир от 24.04.2026, 09:36

Схема рабочая. Ошибок нет.

А зачем реле напряжения? Вы дублируете функционал АВРа.

Цитата: К от 27.07.2026, 11:24

Цитата: Владимир от 24.04.2026, 09:36

А зачем реле напряжения? Вы дублируете функционал АВРа.

Доброго дня! Купил Ваш АВР, теперь мозгую как подключить. Не стал создавать новую тему, решил продолжить тут, раз тут РКН после АВР как раз затронуто.

У меня в доме щиток, три фазы, три отдельных РКН на каждую фазу фирмы Welrok. Несколько раз РКН гипотетически спасало от очень сильно пониженного напряжения — когда у соседей вылетела некоторая техника, у меня просто обесточилось и осталось все целым.

Бензиновую электростанцю (однофазная) планирую поставить у столба (оставил запас кабеля для этих целей), в 20 метрах от дома. Как быть с РКН?)

Производитель РКН говорит, что может и будет работать с электростанцией , если моя электростанция будет выдерживать частоту. На практике не проверял. Электростанция fubag bs3500a es.

Знаю что РКН Меандр нормально работают с fubag bs7500 a es уже пару лет, ставил соседу.

Ставить электростанцию у дома не хочется. Городить какой-то автоматический байпас для обхода РКН при работе от электростанци в щитке у дома тоже не хочется, усложняется все.

Так же вижу, что ваш АВР имеет функции РКН, но пока не вижу насколько это чётко и быстро работает. Посоветуйте как быть. Спасибо.

Цитата: Владимир от 27.07.2026, 11:37

В АВР можно установить пороги РКН для каждой фазы сети и генератора. Есть программируемая задержка от пониженного напряжения, например при старте мощных потребителей. Есть настраиваемый гистерезис. Верхний порог отрабатывает сразу без задержек. Но по скорости реакции проигрывает аппаратным РКН.
