Цитата: Владимир от 10.03.2026, 11:45

Ревизия контроллера написана слева от кнопок на плате.

Цитата: Ia24511283333950 Иванов от 23.07.2026, 13:36

Цитата: Владимир от 22.10.2025, 21:34

Цитата: Константин Устинов от 22.10.2025, 14:31

Добрый день! Подскажите пожалуйста куда подключать к базг2  ,Генератор бензиновый Nocord, 8.3 кВт, производитель дал вот такую схему пин-8

Стандартная распиновка.

1. +12в
2. IGN
3. GND
4. START
5. Z+
6. FUEL2
7. COIL
8. GND (Можно не подключать)

Добрый день.

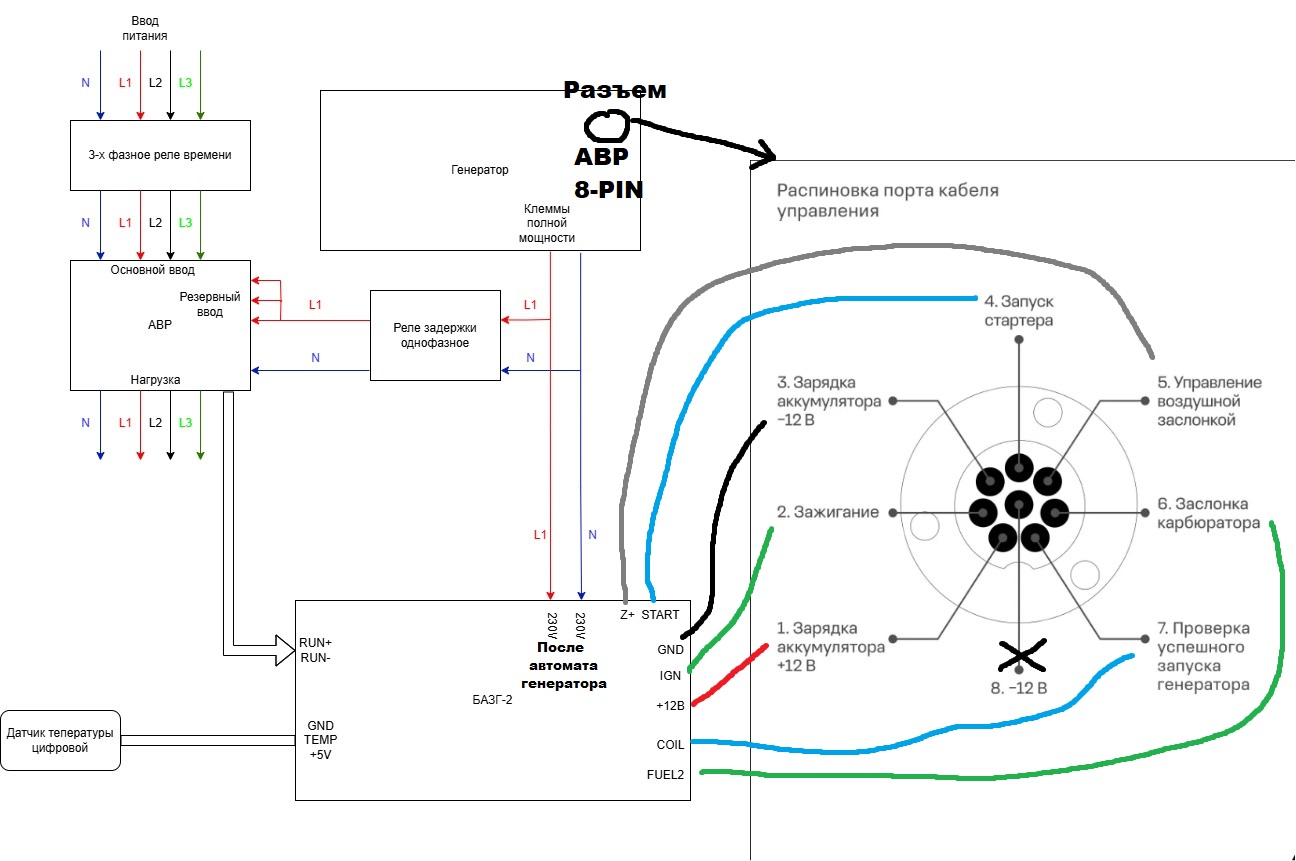

Не могли бы подсказать (а то я один генератор как то загубил — обидно…) подключение генератора бензинового Nocord, 5.5 кВт, е-старт, АВР  делать так в целом и подключение БАЗГ-2 в частности?

Нужно как то изменять настройки на БАЗГ-2 с дефолтных на упраление воздушной заслоной, карбюратора ?

220 с клемм полной мощности генератора выводить на «220 после автомата генератора»?

Цитата: Владимир от 23.07.2026, 13:44

Распиновка правильная. Настройки можно не менять. 220 подключено верно.

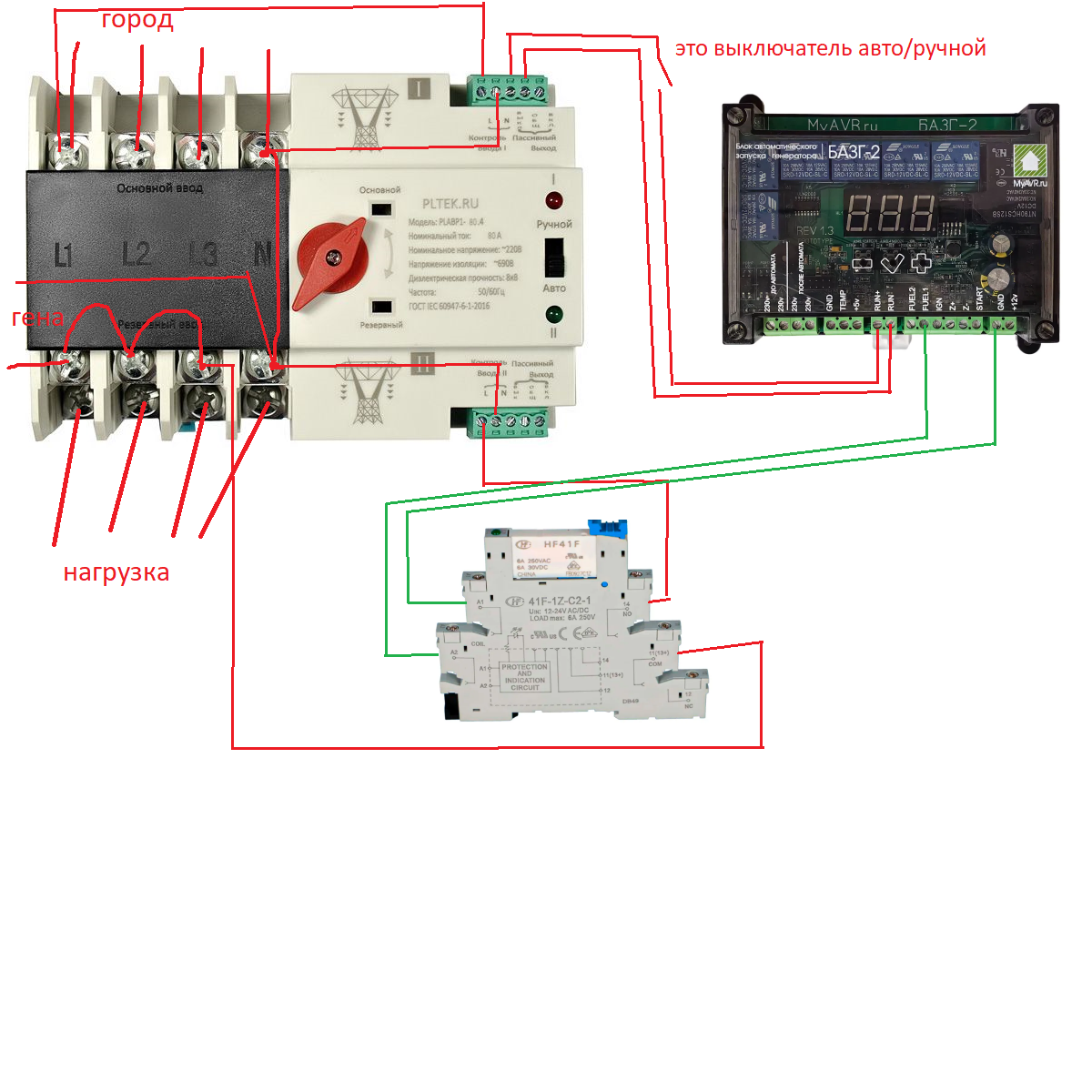

Как вариант, можно немного сэкономить, и использовать для прогрева генератора штатные функции БАЗГа.

Это схема от предыдущего поколения БАЗГа. Сейчас реле прогрева подключается не на FUEL1, а к CONT.

Реле можно использовать любое с катушкой на 220 и контактами рассчитанными на работу с напряжением 220. Реле из схемы.

Цитата: Владимир от 23.07.2026, 13:49

По генераторам Nocord есть нюансы. Сразу оговорюсь, речь идёт о любой автоматике, даже штатной.

При глушении генератора блок индикации может уходить в ошибку. Один раз столкнулся с такой проблемой. Выключение зажигания и обратное его включение помогает. Можно запитывать его от FUEL1 БАЗГа, но это надо вмешиваться в схему генератора.

Кстати на счёт прогрева. По крайней мере на 8квт генераторе прогрев уже встроен в штатный блок индикации. И это была проблема из-за глюков в его работе…

Цитата: den163 от 28.07.2026, 18:00

приветствую.
по поводу «минимальной» схемы АВР.
я же правильно понимаю, что в теории 2 контактора + 2 реле задержки времени позволят собрать можно сказать полноценный механизм АВР который будет с настраиваемыми задержками запускать/останавливать через БАЗГ-2 генератор (выдавать замыкание run) и в таком случае от основного щитка с контакторами и все вводом до генератора (БАЗГ-2) будет достаточно кинуть 2х жильный кабель? (просто уже проброшен всего 1 запасная пара)…

Цитата: Владимир от 28.07.2026, 18:04

Цитата: den163 от 28.07.2026, 18:00

приветствую.
по поводу «минимальной» схемы АВР.
я же правильно понимаю, что в теории 2 контактора + 2 реле задержки времени позволят собрать можно сказать полноценный механизм АВР который будет с настраиваемыми задержками запускать/останавливать через БАЗГ-2 генератор (выдавать замыкание run) и в таком случае от основного щитка с контакторами и все вводом до генератора (БАЗГ-2) будет достаточно кинуть 2х жильный кабель? (просто уже проброшен всего 1 запасная пара)…

Да, достаточно одной пары.

А вообще всё уже давно придумано. https://oversmart.ru/product/avr-dlya-zapuska-generatora/

Цитата: den163 от 28.07.2026, 18:41

Ну так то да, но функции вроде gsm/логирование и т.д. не всегда нужны,  ну и ценник тоже дополнительный:)

Если мне просто нужно что бы в жилом доме генератор сам запускался /останавливался и энергоснабжение переключалось  на резерв, то простой автоматики вроде как достаточно.
